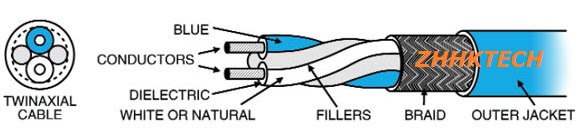

1553B线缆 M17/176-00002
1553B总线电缆是1553B组网的主要部件之一，类似人的神经，对信息的传导起着关键的作用，基于1553B数据总线是一种高可靠的数据传输总线，故对1553B线缆也有着较高指标的要求，如线材、线规、屏蔽覆盖、线间电容、双绞要求、特性阻抗、衰减度、工作温度等。如采用不达标的电缆，除了对1553B信号严重衰减外，还会影响到信号的质量，从而会降低信号的传输长度、严重时会影响到信息传输的正确性，这将是致命的。
正鸿航科为用户提供航电产品“一站式”服务，提供全系列的1553B配套组件产品，包括1553B总线线缆，1553B数据电缆定做，1553B总线连接器、1553B总线耦合器、1553B总线终端电阻等产品。
质量100%保证，大量现货库存，供货周期短。
M17/176-00002
中文名称：1553B数据总线电缆
英文名称：Twinaxial Data Bus Cable
厂家：Harbour
相关产品链接
1553B定制电缆
1553B连接器
1553B耦合器
1553B终端电阻
标签: 1553B数据总线
M17/176-00002
中文名称：1553B数据总线电缆
英文名称：Twinaxial Data Bus Cable
厂家：Harbour
| 电缆类型 | 双轴 |
|---|---|
| 电缆组 | - |
| 线规 | 24 AWG |
| 导线股数 | 19 股 / 36 AWG |
| 护套（绝缘）材料 | 全氟烷氧基树脂（PFA） |
| 护套（绝缘）直径 | 0.129"（3.28mm） |
| 屏蔽类型 | 编织线 |
| 阻抗 | 77 Ohms |
| 长度 | 500.0'（152.40m） |
| 套管颜色 | 蓝色 |
| 使用 | - |
| 特性 | 高温 |
| 导体材料 | 铜，银涂层 |
| 介电材料 | 聚四氟乙烯（PTFE） |
| 电介质直径 | 0.042"（1.07mm） |
| 屏蔽材料 | 铜，银涂层 |
| 屏蔽范围 | 93% |
| VoP，传播速度 | 70 |
| 工作温度 | -55°C ~ 200°C |
标签: 1553B数据总线
