1553B终端电阻

1553B终端电阻，也称终结器，用于匹配1553B总线的两个末端，连接器为PL75型，匹配的连接器为BJ77型，如ZHHK-TNG1-78, TNG1-4-78, TNG1-7-78, D-500-9463-612

1553B终端电阻

机械规范

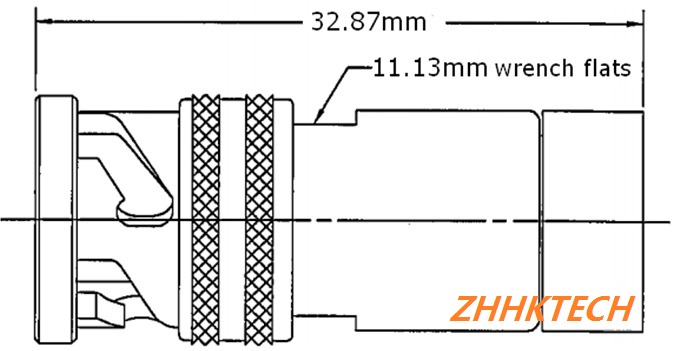

外形尺寸（单位mm）

三爪 A=120° B=120° C=120° D=0°

重量
20g

连接器:
PL75 (TROMPETER 或其它兼容型号.)
匹配的连接器（参考）：BJ77 (TROMPETER或其它兼容型号)

电气特性

阻值: 77 ± 7Ω

工作温度

-55℃~ +125℃

应用示例

标签: 1553B终端电阻

订货型号：ZHHK-TNG1-78,
其它型号：TNG1-4-78, TNG1-7-78, D-500-9463-612
