1553B总线电缆定制/GJB289A数据线加工
1553B数据总线电缆是1553B总线组网的主要部件之一，类似人的神经，对信息的传导起着关键的作用，基于1553B数据总线是一种高可靠的数据传输总线，故对1553B总线电缆制作也有着较高的指标要求，如选用的1553B线缆的线材、线规、屏蔽覆盖、线间电容、双绞要求、特性阻抗、衰减度、工作温度，以及选用的1553B连接器的传输特性等。如采用不达标的电缆，除了对1553B信号严重衰减外，还会影响到信号的质量，从而会降低信号的传输长度、严重时会影响到信息传输的正确性，这将是致命的。

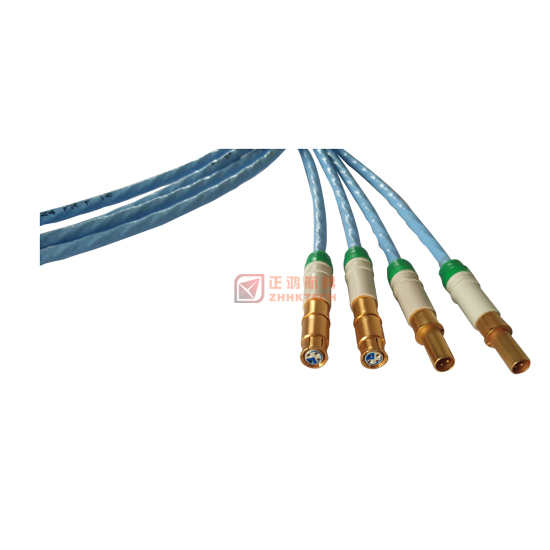

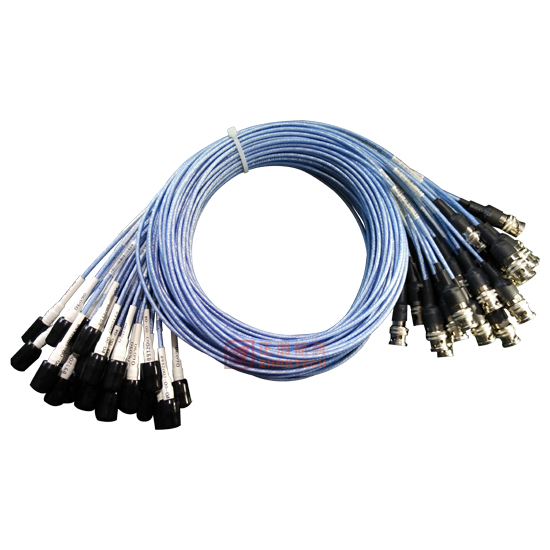

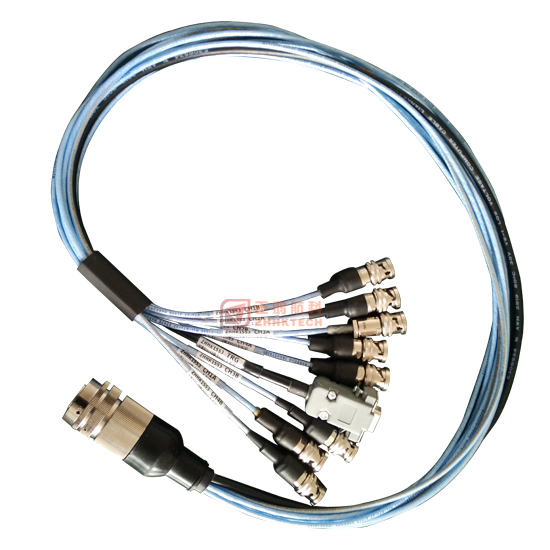

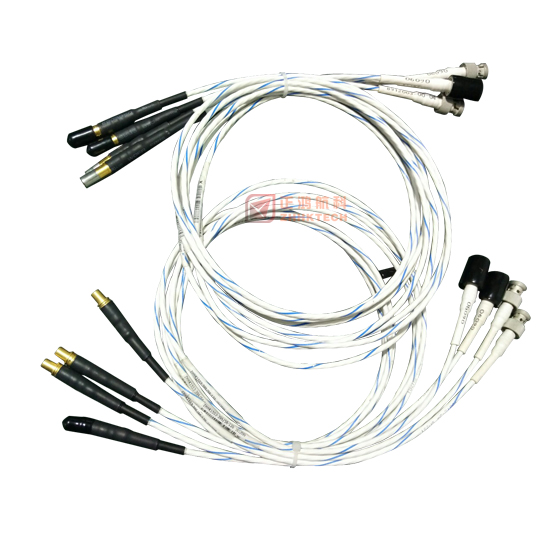

正鸿航科可根据用户要求，专业加工定做1553B电缆/GJB289A数据线，满足工艺质量要求。两端连接头及线缆长度由用户指定，连接器及线缆100%原装正品，连接器可选进口或国产如158厂、贵航等厂家。
标签: 1553B电缆 1553B通信电缆 1553B数据电缆
1553B数据总线电缆定制
电缆类型：屏蔽双绞线
线间电容：19pF/ft
特征阻抗：77±7Ω
最大击穿电压：1000V
工作温度：-55℃~+125℃（线缆高温可达250℃）

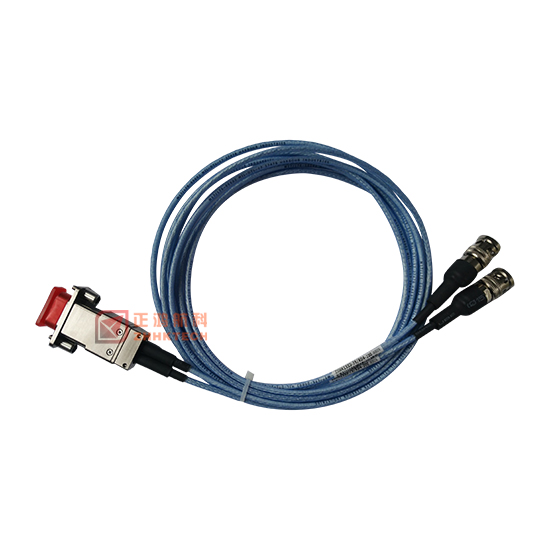

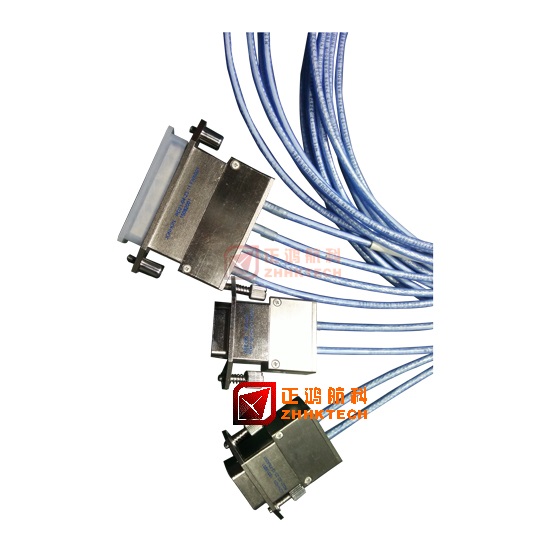

连接器规格：PL75, CJ70, DK-621-04xx系列, DK-621-09xx系列, M39029/90-529, M39029/91-530, J1216/90-529, J1216/91-530, S7-RF2P-8#, S7-RF2S-8#, Y50EX系列, J30J系列, GJB599系列, RD21-04-23-11-FNA001, RD21-02-23-12-FNA001, RD4-02-TK等及其它航插规格系列，焊接或压接。
长度：用户指定
标签: 1553B电缆 1553B通信电缆 1553B数据电缆
1553B电缆常用定制规格：
| 序号 | 规格型号 | 一端连接器 | 线缆规格 | 另一端连接器 | 长度 |
| 1 | ZHHK1553-75/75-xxx | PL75-47/29 | M17/176-00002 | PL75-47/29 | 用户指定 |
| 2 | ZHHK1553-70/70-xxx | CJ70-47/29 | M17/176-00002 | CJ70-47/29 | 用户指定 |
| 3 | ZHHK1553-75/11P-xxx | PL75-47/29 | M17/176-00002 | DK-621-0411-P | 用户指定 |
| 4 | ZHHK1553-75/11S-xxx | PL75-47/29 | M17/176-00002 | DK-621-0411-S | 用户指定 |
| 5 | ZHHK1553-75/39P-xxx | PL75-47/29 | M17/176-00002 | DK-621-0439-4P | 用户指定 |
| 6 | ZHHK1553-75/39S-xxx | PL75-47/29 | M17/176-00002 | DK-621-0439-4S | 用户指定 |
| 7 | ZHHK1553-75/33P-xxx | PL75-47/29 | M17/176-00002 | DK-621-0433-1P | 用户指定 |
| 8 | ZHHK1553-75/33S-xxx | PL75-47/29 | M17/176-00002 | DK-621-0433-1S | 用户指定 |
| 9 | ZHHK1553-39S/12P-xxx | DK-621-0439-4S | M17/176-00002 | DK-621-0412-P | 用户指定 |
| 10 | ZHHK1553-39P/12S-xxx | DK-621-0439-4P | M17/176-00002 | DK-621-0412-S | 用户指定 |
| 11 | ZHHK1553-529/39P-xxx | J1216/90-529 | 10612-24-96 | DK-621-0439-4P | 用户指定 |
| 12 | ZHHK1553-530/39S-xxx | J1216/91-530 | 10612-24-96 | DK-621-0439-4S | 用户指定 |
| 13 | ZHHK1553-529T/75-xxx | M39029/90-529 | M17/176-00002 | PL75-47 | 用户指定 |
| 14 | ZHHK1553-530T/75-xxx | M39029/91-530 | M17/176-00002 | PL75-47 | 用户指定 |
| 14 | ZHHK1553-S72P/75-xxx | S7-RF2P-8# | M17/176-00002 | PL75-47 | 用户指定 |
| 14 | ZHHK1553-S72S/75-xxx | S7-RF2S-8# | M17/176-00002 | PL75-47 | 用户指定 |
| 14 | ZHHK1553-S72P/39P-xxx | S7-RF2P-8# | M17/176-00002 | DK-621-0439-4P | 用户指定 |
| 14 | ZHHK1553-S72S/39S-xxx | S7-RF2S-8# | M17/176-00002 | DK-621-0439-4S | 用户指定 |
| 15 | ZHHK1553-HC/xx-xxx | 各种航插 | M17/176-00002 | 用户指定 | 用户指定 |
| 16 | ZHHK1553-HC/81-xxx | 各种航插 | CEC-RWC-18664 | CF81/411-03 | 用户指定 |
| 17 | ZHHK1553-HC/82-xxx | 各种航插 | CEC-RWC-18664 | CF82/411-03 | 用户指定 |
| 18 | ZHHK1553-Dxx-xxxx | 用户指定 | 级联线式耦合器 | 用户指定 | 用户指定 |
备注：两端连接器规格及线长用户可指定。航插规格常用如：Y50EX系列, J30J系列, GJB599系列, RD21-04-23-11-FNA001, RD21-02-23-12-FNA001, RD4-02-TK等系列，焊接或压接。
